Opis:

Ovjesne stezaljke se uglavnom koriste za nadzemne dalekovode.Žice su obješene na izolatore ili su gromobranski provodnici obješeni na stubne stubove kroz spojne armature.

Tradicionalne stezaljke od kovanog lijevanog željeza imaju nedostatke velikog gubitka histereze, velikog gubitka struje rupe i glomaznih proizvoda.Stezaljka od aluminijumske legure ima prednosti izuzetno malog gubitka histereze i gubitka vrtložne struje, male težine i praktičnog dizajna.Zadovoljava zahtjeve uštede energije i smanjenja potrošnje u transformaciji i izgradnji nacionalne elektroenergetske mreže.

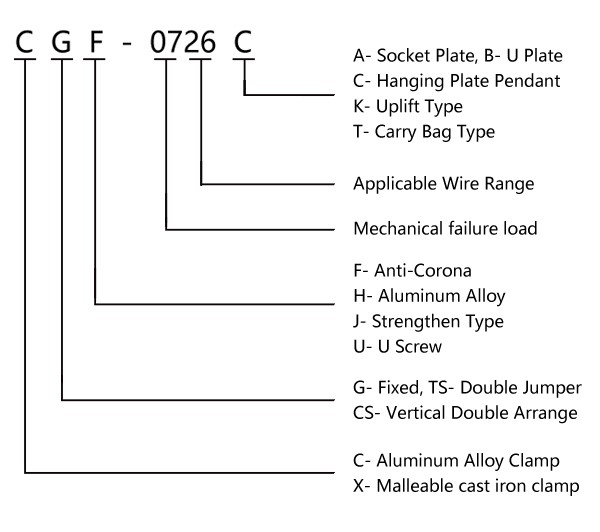

Ovjesne stezaljke tipa XTS i CTS za provodnike s dvostrukim kratkospojnikom su usvojene od mekog lijevanog željeza i legure aluminija.Posebno su pogodni za više od 110KV nadzemne dalekovode;nakon termičke obrade, oni su bez histereze i štedljivi su.

Postotak sile hvatanja obujmice prema nazivnoj vlačnoj sili žice:

Wire Class		Žičana struktura (omjer aluminijuma)	Procenat
	ACSR (Aluminijska upredena žica sa čeličnim jezgrom)	>1.7	12
		4.0-4.5	18
		5.0-6.5	20
		7,0-8,0	22
		11.0-20.2	24
	Čelična žica	Krajnja snaga 1176-1274	14
	Aluminijumska žica		30

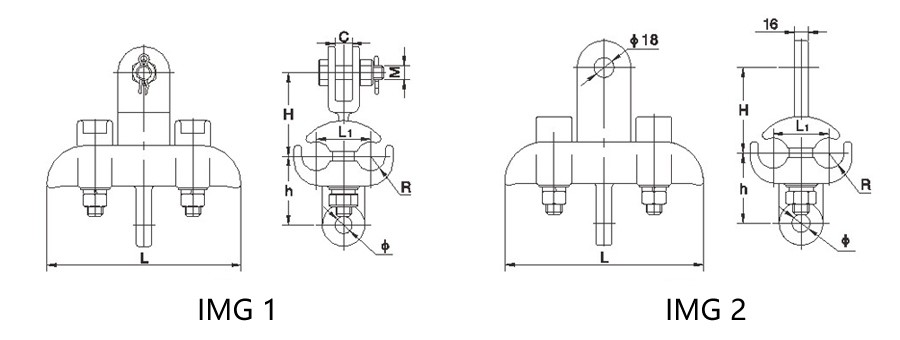

Tip	IMG	Pogodno za opseg prečnika žice (uključujući omotan) (mm)	Glavne dimenzije (mm)								Nominalno opterećenje kvara (kN)	Težina (kg)
			Φ	R	L	L1	M	C	h	H
XTS-2	IMG 1	25,0~31,0	18	16.0	200	56	16	19	62	77	40	5.0
XTS-2A	IMG 1	17.0~21.0	18	11.0	200	50	16	19	57	76	40	4.5
XTS-2B	IMG 1	21.0~27.0	18	14.0	200	52	16	19	59	77	40	5.0
CTS-2	IMG 2	17,0~27,0	18	14.0	200	52	/	/	55	70	40
CTS-5	IMG 2	24,0~34,0	18	17.0	200	30	/	/	55	70	40	3.0

napomene:

1.Tijelo obujmice tipa XTS i tlačna ploča su kovno liveno gvožđe ili liveno gvožđe, postepeno postaju sve veće, preporučljivo je izabrati CTS tip umesto toga

2.Telo obujmice tipa CTS i potisna ploča su od legure aluminijuma, koja ima efekat uštede energije

3. Zatvoreni klin je od nerđajućeg čelika, a ostali su od pocinkovanog čelika
