FJPE Zaštitni korona prsten
Opis:
Koronski prsten, koji se još naziva i antikoronski prsten, je toroid od provodljivog materijala, obično metala, koji je pričvršćen na terminal visokonaponske opreme.Uloga koronskog prstena je da distribuira gradijent električnog polja i snizi njegove maksimalne vrijednosti ispod praga korone, sprječavajući koronsko pražnjenje.Koronski prstenovi se koriste na visokonaponskim izolatorima i sklopnim uređajima za prijenos energije, te na naučnoistraživačkim aparatima koji stvaraju visoke napone.
Koronsko pražnjenje je jonizacija zraka u blizini visokonaponskih provodnika.Ponekad je vidljiv kao mutni plavi sjaj u zraku pored visokonaponske opreme.Visoko električno polje ionizira zrak, omogućavajući curenje struje iz provodnika u zrak.U elektroenergetskim vodovima i opremi, korona dovodi do ekonomski značajnog rasipanja energije.U uređajima kao što su elektrostatički generatori, Marxovi generatori i televizori, strujno opterećenje uzrokovano curenjem korone može smanjiti napon koji proizvodi uređaj, uzrokujući njegov kvar.Korone također proizvode štetni i korozivni ozonski plin, koji može uzrokovati starenje i krhkost obližnjih struktura kao što su izolatori, te stvoriti opasnost po zdravlje radnika i lokalnog stanovništva.Iz ovih razloga se koronsko pražnjenje smatra nepoželjnim u većini električne opreme.

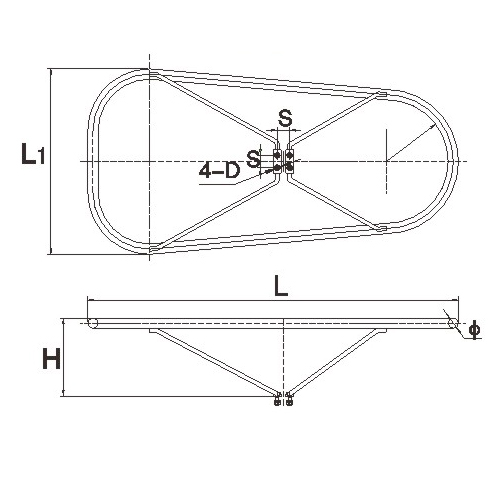

Tip | Dimenzija (mm) | Težina (kg) | ||||||
L | L1 | D | S | H | Φ | |||
FJPE-50/1800/300 | 1800 | 900 | 18 | 60 | 300 | 50 | 9.5 | |
FJPE-50/1800/325 | 1800 | 900 | 18 | 60 | 325 | 50 | 9.5 | |
FJPE-50/1800/350 | 1800 | 900 | 18 | 60 | 350 | 50 | 9.5 | |
FJPE-50/1800/375 | 1800 | 900 | 18 | 60 | 375 | 50 | 9.5 | |
FJPE-50/1900/300 | 1900 | 900 | 18 | 60 | 300 | 50 | 9.5 | |
FJPE-50/1900/325 | 1900 | 900 | 18 | 60 | 325 | 50 | 9.5 | |
FJPE-50/1900/350 | 1900 | 900 | 18 | 60 | 350 | 50 | 9.5 | |
FJPE-50/1900/375 | 1900 | 900 | 18 | 60 | 375 | 50 | 9.5 |

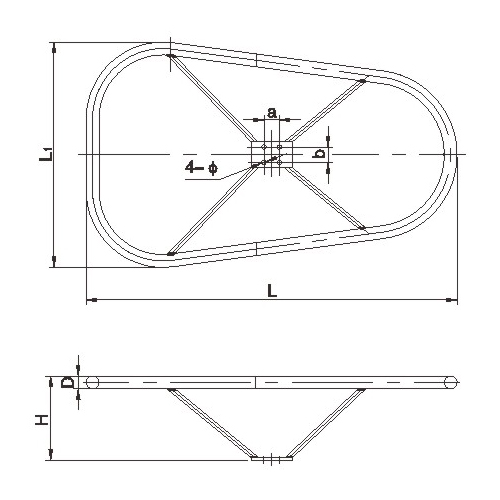

Tip | Dimenzija (mm) | Težina (kg) | |||||||
L | L1 | H | D | Φ | a | b | |||
JPL-500N | 1450 | 900 | 330 | 50 | 18 | 60 | 60 | 9.3 | |
FJP-500ND | 1670 | 900 | 405 | 50 | 18 | 60 | 60 | 10.5 | |
FJP-500N/GH | 1450 | 920 | 330 | 60 | 18 | 60 | 60 | 11.3 | |
FP-500N/GH | 1450 | 900 | 330 | 60 | 18 | 60 | 60 | 10.7 | |
Napomena: Glavno tijelo je aluminijum, a ostali dijelovi od vruće pocinčanog čelika. |

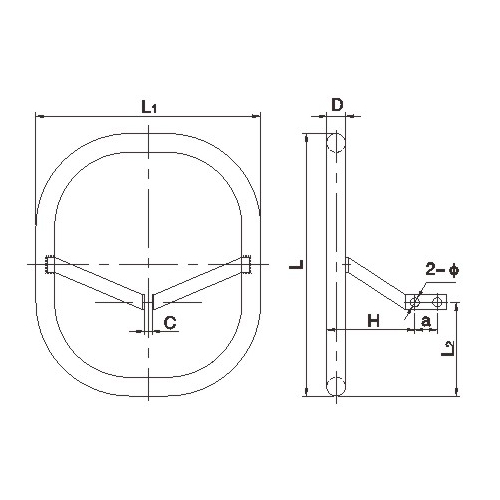

Tip | Dimenzija (mm) | Težina (kg) | ||||||||
L | L1 | L2 | H | D | Φ | C | a | |||
PLJ-500K | 700 | 600 | 250 | 235 | 50 | 18 | 20 | 60 | 3.9 | |
PLJ-500X | 700 | 600 | 270 | 235 | 50 | 18 | 20 | 60 | 4.4 | |
PPLJ-500K | 700 | 600 | 270 | 235 | 50 | 18 | 20 | 60 | 4.6 | |
Napomena: Glavno tijelo je aluminijum, a ostali dijelovi od vruće pocinčanog čelika. |

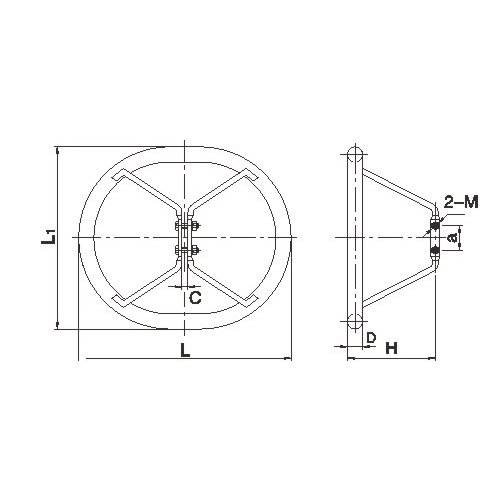

Tip | Dimenzija (mm) | Težina (kg) | |||||||
L | L1 | H | D | M | C | a | |||
FJP-500XDA | 800 | 700 | 320 | 50 | 16 | 20 | 80 | 6.2 | |
JL-500XD | 700 | 600 | 290 | 50 | 16 | 20 | 80 | 4.33 | |
FJP-500XD1L | 700 | 600 | 270 | 50 | 12 | 20 | 45 | 4.2 | |
FJ-500XD/GH | 700 | 600 | 290 | 60 | 12 | 20 | 80 | 9.85 | |
Napomena: Glavno tijelo je aluminijum, a ostali dijelovi od vruće pocinčanog čelika. |
