UB visokokvalitetni spojni spoj tornja

UB High Quality Clevises Tower Connection Fitting Featured Image

Kratki opis:

Spojnice tipa UB su najčešće korišteni Lian Tata hardver na svijetu.Neki od proizvoda sa poboljšanom strukturom imaju nova imena, kao što je klinasti klin.

Njegove zajedničke karakteristike su: gornji kraj spojnica (strana poprečne ruke) je spojen sa horizontalnom rukom dugim zavrtnjem, a vijci podnose naprezanje dvostruke smične ravni.Tip jednostruke i dvostruke ploče.

Gornji kraj formira prednju i stražnju os rotacije, donja strana formira lijevu i desnu os rotacije, a dvije ose formiraju kut rotacije od 90 stupnjeva.Viseća daska UB ima visoku čvrstoću i pouzdan kvalitet.

Pošaljite nam email

Detalji o proizvodu

Oznake proizvoda

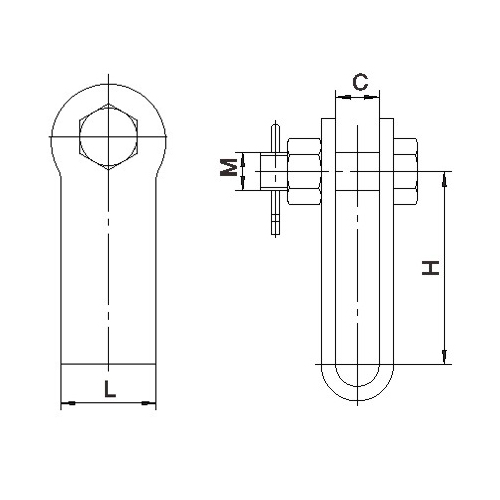

Model državne mreže		85 Standardni model	Dimenzija (mm)				Nominalno opterećenje kvara (kN)
Model državne mreže		85 Standardni model	L	C	M	H	Nominalno opterećenje kvara (kN)
	UB-0770	UB-7	45	18	16	7	7
	UB-1080	UB-1	45	2	18	8	10
	UB12100		45	24	22	10	12
		UB-12	6	24	22	10	12
	UB-16100		45	26	24	10	16
		UB-16	6	26	24	10	16
	UB-21100		45	26	24	10	21
		UB-21	7	3	27	12	21
Zatvoreni klinovi su izrađeni od nerđajućeg čelika, ostali su toplo pocinčani čelik

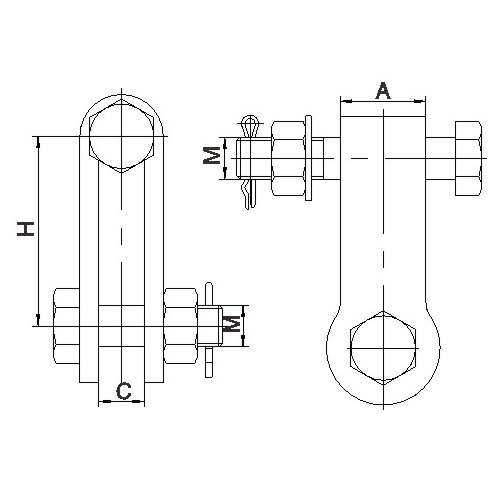

Tip		Dimenzija (mm)				Nominalno opterećenje kvara (kN)
Tip		A	C	M	H	Nominalno opterećenje kvara (kN)
	UBX-0765	45	18	16	65	70
	UBX-1065	45	20	18	65	100
	UBX-1275	45	24	22	75	120
	UBX-1675	45	26	24	75	160
Zatvoreni klinovi su izrađeni od nerđajućeg čelika, ostali su toplo pocinčani čelik

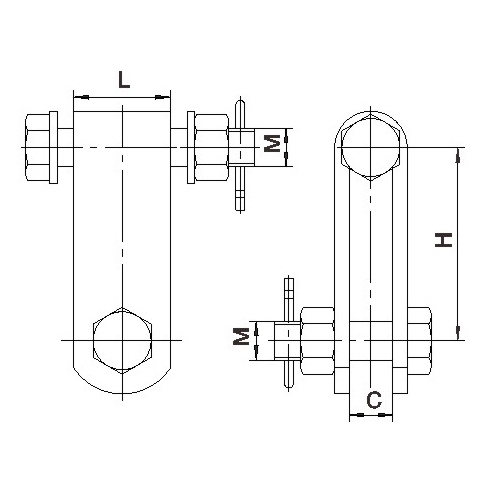

Tip		Dimenzija (mm)					Nominalno opterećenje kvara (kN)	Težina (kg)
Tip		C	M	H	A	R	Nominalno opterećenje kvara (kN)	Težina (kg)
	UB-7-1	20	16	65	30	24	70	0,82
	UB-9-1	26	18	75	40	24	90	1.20
	UB-10-1	22	18	70	38	24	100	1.10
Koriste se sa ovjesnim stezaljkama, zatvorene igle su izrađene od nehrđajućeg čelika, ostale su vruće pocinčani čelik
