Dvostruki odstojnik prigušivača tipa FJQ sa antivibracijom
Svaki od provodnika za dalekovode i visokonaponske dalekovode velikog kapaciteta ima dvije, četiri i više podijeljenih žica.Do sada su dalekovodi 220KV i 330KV opremljeni sa dvije podijeljene žice, dok su dalekovodi 500KV opremljeni sa tri ili četiri podijeljene žice;oni supervisokonaponski ili ultravisokonaponski vodovi koji su veći od 500KV su upareni sa šest i osam razdvojenih žica.Kako bi rastojanje između kabelskih svežnja razdvojenih provodnika bilo nepromjenjivo za zadovoljavanje utvrđenih električnih performansi i na površini se pojavio naponski gradijent smanjenja tako da kabeli ne bi izazvali elektromagnetnu silu koja rezultira interakcijom u kratkom spoju, potrebno je ugraditi odstojnik na intervalu između različitih raspona.Štaviše, instalacija odstojnika će takođe biti od pomoći za uklanjanje zamaha na rasponu i aero vibracija.
FJQ tip dvostruki odstojnik amortizera sa antivibracijom

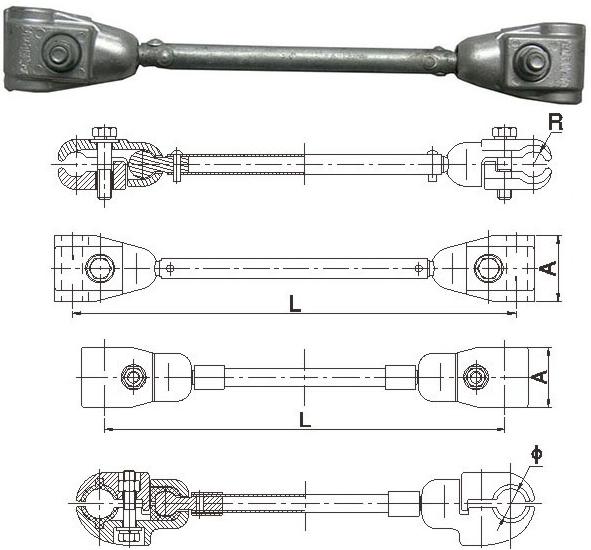

Tip | Primjenjiva površina presjeka provodnika (mm2) | Dimenzija (mm) | Aksijalno opterećenje (kn) | ||
A | R | L | |||
FJQ (Z) -204 | 185-240 | 60 | 11 | 200 | 7 |
FJQ (Z) -205 | 300-400 | 60 | 14.5 | 200 | 10 |
FJQ (Z) -206 | 500-630 | 60 | 18 | 200 | 10 |
FJQ (Z) -404 | 185-240 | 60 | 11 | 400 | 7 |
FJQ (Z) -405 | 300-400 | 60 | 14.5 | 400 | 10 |
FJQ (Z) -406 | 500-630 | 60 | 18 | 400 | 10 |
FJQ (Z) -455 | 300-400 | 60 | 15.4 | 450 | 10 |
